Анализ опасности поражения током в различных электрических сетях

Прохождение тока через человека, является следствием его прикосновения не менее, чем к двум точкам электрической цепи, между которыми есть некоторая разность потенциалов (напряжение).

Опасность такого прикосновения неоднозначна и зависит от ряда факторов:

  • схемы включения человека в электрическую цепь;
  • напряжения сети;
  • схемы самой сети;
  • режима нейтрали сети;
  • степени изоляции токоведущих частей от земли;
  • ёмкости токоведущих частей относительно земли.

Классификация сетей напряжением до 1000 В

Однофазные сети

Однофазные сети разделятся на двухпроводные и однопроводные.

Двухпроводные

Двухпроводные сети делятся на изолированные от земли и с заземлённым проводом.

Изолированные от земли
Однофазная сеть. Двухпроводная изолированная от земли
С заземлённым проводом
Однофазная сеть. Двухпроводная с заземлённым проводом

Данные сети широко используются в народном хозяйстве, начиная с питания малым напряжением переносного инструмента и заканчивая питанием мощных однофазных потребителей.

Однопроводные

В случае однопроводной сети, роль второго провода выполняет земля, рельс и т.д.

Однофазная сеть. Однопроводная

Основное применение данные сети получили в электрифицированном транспорте (электровозы, трамваи, метро и т.д.).

Трёхфазные сети

В зависимости от режима нейтрали источника тока и наличия нейтрального или нулевого проводника могут быть выполнены по четырём схемам.

Нейтральная точка источника тока - точка, напряжения на которой относительно всех фаз одинаковы по абсолютному значению.

Нулевая точка источника тока - заземлённая нейтральная точка.

Проводник,присоединённый к нейтральной точке, называется нейтральным проводником (нейтралью), а к нулевой точке - нулевым проводником.

1. Трехпроводная сеть с изолированной нейтралью

Трёхфазная сеть. Трёхпроводная с изолированной нейтралью

2. Трёхпроводная сесть с заземлённой нейтралью

Трёхфазная сеть. Трёхпроводная с заземлённой нейтралью.

3. Четырёх проводная сеть с изолированной нейтралью

Трёхфазная сеть. Четырёхпроводная с изолированной нейтралью.

4. Четырёх проводная сеть с заземлённой нейтралью

Трёхфазная сеть. Четырёхпроводная с заземлённой нейтралью.

При напряжении до 1000В в нашей стране используются схемы «1» и «4».

Схемы включения человека в электрическую цепь

  • Двухфазное прикосновение - между двумя фазами электрической сети. Как правило, наиболее опасное т.к., имеет место быть линейное напряжение. Однако данные случаи довольно редки.
  • Однофазное прикосновение - между фазой и землёй. При этом предполагается наличие электрической связи между сетью и землёй.

Подробнее о схемах включения человека в цепь см. Долин П.А. Основы техники безопасности в электроустановках.

Однофазные сети

Изолированная от земли

  • Нормальный режим
Прикосновение человека к однофазной двухпроводной изолированной от земли сети.
Нормальный режим работы сети.

Чем лучше изоляция проводов относительно земли, тем меньше опасность однофазного прикосновения к проводу.
Прикосновение человека к проводу с большим электрическим сопротивлением изоляции более опасно.

  • Аварийный режим
Прикосновение человека к однофазной двухпроводной изолированной от земли сети.
Аварийный режим работы сети.

При замыкании провода на землю, человек прикоснувшийся к исправному проводу, оказывается под напряжением, равным почти полному напряжению линии, независимо от сопротивления изоляции проводов.

С заземлённым проводом

  • Прикосновение к незаземлённому проводу
Прикосновение человека к незаземлённому проводнику однофазной двухпроводной сети.
Нормальный режим работы сети.

В данном случае, человек оказывается практически под полным напряжением сети.

  • Прикосновение к заземлённому проводу
Прикосновение человека к заземлённому проводнику однофазной двухпроводной сети.
Нормальный режим работы сети.

В нормальных условиях прикосновение к заземлённому проводу практически не опасно.

  • Прикосновение к заземлённому проводу. Аварийный режим работы
Прикосновение человека к заземлённому проводнику однофазной двухпроводной сети.
Аварийный режим работы сети.

При коротком замыкании напряжение на заземлённом проводе может достигать опасных значений.

Трёхфазные сети

С изолированной нейтралью

  • Нормальный режим
Прикосновение человека к проводу трёхфазной трёхпроводной сети с изолированной нейтралью.
Нормальный режим работы.

Опасность прикосновения определяется полным электрическим сопротивлением проводов относительно земли, с увеличением сопротивления, опасность прикосновения уменьшается.

  • Аварийный режим
Прикосновение человека к проводу трёхфазной трёхпроводной сети с изолированной нейтралью.
Аварийный режим работы.

Напряжение прикосновения практически равно линейному напряжению сети. Наиболее опасный случай.

С заземлённой нейтралью

  • Нормальный режим

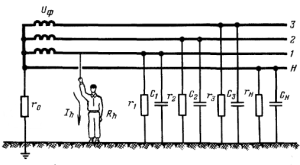

Прикосновение человека к проводу трёхфазной четырёхпроводной сети с заземлённой нейтралью.
Нормальный режим работы.

Человек в данном случае оказывается практически под фазным напряжением сети.

  • Аварийный режим
Прикосновение человека к проводу трёхфазной четырёхпроводной сети с заземлённой нейтралью.
Аварийный режим работы.

Величина напряжения прикосновения лежит между линейным и фазным напряжением, зависит от соотношения между сопротивлением замыкания на землю $r_\text{зм}$ и сопротивлением заземления $r_0$.

Меры обеспечения электробезопасности

  • Исключение контакта человека с токоведущими частями.
    Релаизуется посредством расположения токоведущих частей в недосягаемых местах (на высоте, в кабельных каналах, коробах, трубах и т.д.)
  • Использование малых напряжений (12, 24, 36 В).
    Например, для питания ручного инструмента в помещениях с повышенной опасностью поражения электрическим током.
  • Использование двойной изоляции.
    Например, выполнение корпуса электроустановки из диэлектрика.
  • Применение средств индивидуальной защиты.
    Перед применением СИЗ необходимо обязательно убедиться в их исправности, целостности, а также проверить сроки предыдущей и последующей поверки инструмента.

Основные защитные средства обеспечивают непосредственную защиту от поражения электрическим током.
Дополнительные защитные средства не могут самостоятельно обеспечить безопасность, но могут помочь при использовании основных средств.

  • Контроль изоляции оборудования и сетей.
    - Выходной контроль.
    - Плановый.
    - Внеочередной и т.д.
  • Защитное разделение сетей.
    Позволяет уменьшить ёмкость линий вблизи потребителей электрической энергии.
  • Защитное заземление - преднамеренное электрическое соединение металлических нетоковедущих частей, могущих оказаться под напряжением, с землёй или её эквивалентом (популярно о заземлении на geektimes.ru).
Приниципиальная схема защитного заземления в сетях с изолированной нейтралью до 1000В.

В сетях до 1000 В защитное заземление применяется в сетях с изолированной нейтралью.
Принцип действия заключается в уменьшении до безопасного значения напряжения прикосновения.

Когда заземление невозможно, в целях защиты выравнивают потенциал основания на котором стоит человек и оборудования, путём повышения. Например, соединение ремонтной корзины с фазным проводником ЛЭП.

Заземлители делятся на:
a. Искусственные, предназначенные для целей заземления непосредственно.
b. Естественные, находящиеся в земле металлические предметы иного назначения, которые могут быть использованы в качестве заземлителей. Исключения по критерию взырвопожароопасности (газопроводы и т.д.).

Сопротивление заземления должно быть не более нескольких Ом. При этом со временем в результате коррозии сопротивление заземлителя возрастает. Поэтому его величина должна периодически контролироваться (зима/лето).

  • Защитное зануление - преднамеренное соединение металлических нетоковедущих частей, могущих оказаться под напряжением, с многократно заземлённым нулевым защитным проводником.
Приниципиальная схема защитного зануления в сетях до 1000В с заземлённой нейтралью.

Область применения - электроустановки с заземлённой нейтралью с напряжением до 1000В.

Принцип действия - превращение замыкания на корпус оборудования в однофазное короткое замыкание, с последующим отключением оборудования по превышению максимально допустимой силы тока.

Токовая защита реализуется либо с помощью автоматических выключателей, либо плавких предохранителей. Особое внимание необходимо уделить выбору толщины нулевого защитного провода, достаточной для проведения тока короткого замыкания.

  • Применение УЗО (устройств защитного отключения).

Данный вид защиты срабатывает, когда токи входящий и выходящий в отслеживаемом контуре не совпадают по величине т.е., когда имеет место быть утечка тока. Например, при прикосновении человека к фазному проводу, часть тока уходит мимо основного контура в землю, что и вызывает отключение питания оборудования в контролируемом контуре. Подробнее, см. здесь.
