Производственное освещение. Справочная информация.

Световая характеристика окон при боковом освещении

Таблица №1. Значения световой характеристики окон $\eta_\text{о}$
при боковом освещении
Отношение длинны помещения к его глубине Значение световой характеристики окон $\eta_\text{о}$ при отношении глубины помещения к его высоте от уровня условной рабочей поверхности до верха окна
1 1,5 2 3 4 5 7,5 10
1 2 3 4 5 6 7 8 9
4 и больше 6,5 7 7,5 8 9 10 11 12,5
3 7,5 8 8,5 9,6 10 11 12,5 14
2 8,5 9 9,5 10,5 11,5 13 15 17
1,5 9,5 10,5 13 15 17 19 21 23
1 11 15 16 18 21 23 26,5 29
0,5 18 23 31 37 45 54 65 –

Световая характеристика фонарей при верхнем освещении

Таблица №2. Световая характеристика фонарей $\eta_{\text{ф}}$ при верхнем освещении
Тип фонарей Кол-во
пролётов 		Значение световой характеристики фонарей $\eta_\text{ф}$
Отношение длины помещения к ширине пролётов
от 1 до 2 от 2 до 4 более 4
Отношение высоты помещения к ширине пролётов
0,2..0,4 0,4..0,7 0,7..1,0 0,2..0,4 0,4..0,7 0,7..1,0 0,2..0,4 0,4..0,7 0,7..1,0
с вертикальным
двусторонним
остеклением 		1 5,8 9,4 16 4,6 6,8 10,5 4,4 6,4 9,1
2 5,2 7,5 12,8 4 5,1 7,8 3,7 5,4 6,5
≥ 3 4,8 6,7 11,4 3,8 4,5 6,9 3,4 4 5,6
с вертикальным
односторонним
остеклением 		1 6,4 10,5 15,2 5,1 7,6 10 4,9 7,1 8,5
2 6,1 8 11 4,7 5,5 6,6 4,4 5 5,5
≥ 3 5 6,5 8,2 4 4,3 5 3,6 3,8 4,1

Значение коэффициента, учитывающего затенение окон противостоящими зданиями

$P$ - расстояние между рассматриваемым и противостоящим зданием, $\text{м}$;
$H_{\text{зд}}$ - высота расположения карниза противостоящего здания над подоконником рассматриваемого окна, $\text{м}$.

Таблица №3. Значение коэффициента $K_{\text{зд}}$, учитывающего затенение окон противостоящими зданиями.
Отношение $P/H_{\text{зд}}$ Значение коэффициента $K_{\text{зд}}$
0,5 1,7
1,0 1,4
1,5 1,2
2,0 1,1
≥ 3 1,0

Значение коэффициентов tau_1, tau_2

Таблица №4. Значения коэффициентов $\tau_1$, $\tau_2$
Вид светопропускающего материала Значение $\tau_1$ Вид переплёта Значение $\tau_2$
Стекло оконное
листовое: 		Переплёты для
окон и фонарей
промышленных
зданий:
a) деревянные:
- одинарные
- спаренные
- двойные раздельные




0,75
0,7
0,6
- одинарное 0,9
- двойное 0,8
- тройное 0,75 б) стальные:
- одинарные открывающиеся
- одинарные глухие
- двойные открывающиеся
0,75
0,9
0,6

Значения коэффициента tau_3

Таблица №5. Значение коэффициента $\tau_3$
Несущие конструкции покрытий Значение $\tau_3$
Стальные фермы 0,9
Железобетонные и деревянные фермы и арки 0,8

Коэффициенты использования светового потока светильников с типовыми кривыми силы света, излучаемого в нижнюю полусферу

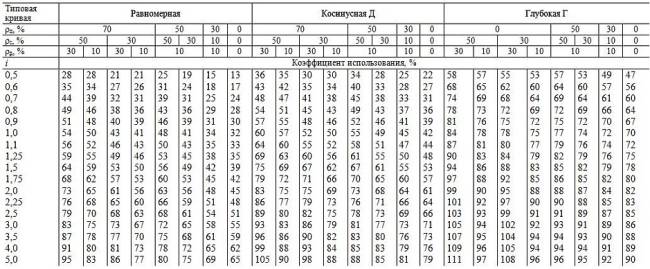

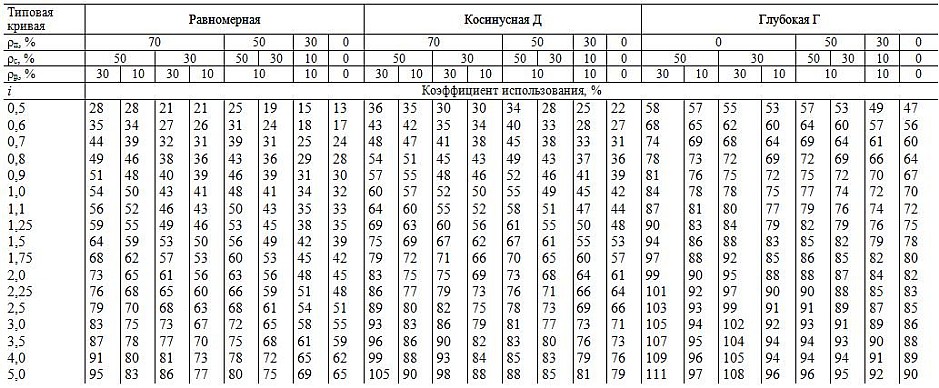

Таблица №6. Коэффициенты использования светового потока светильников
с типовыми кривыми силы света, излучаемого в нижнюю полусферу

Коэффициенты использования светового потока светильников (любого типа), излучаемого в верхнюю полусферу

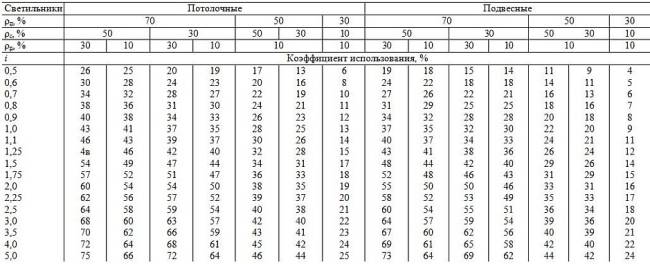

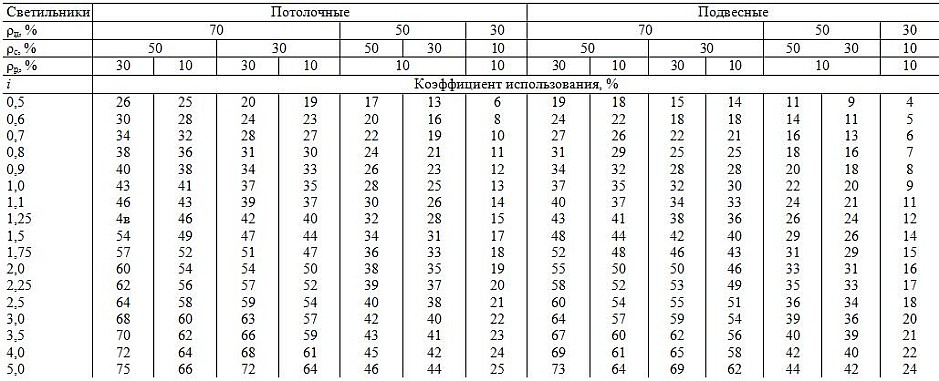

Таблица №7. Коэффициенты использования светового потока светильников (любого типа),
излучаемого в верхнюю полусферу

Таблица коэффициентов отражения

Таблица №8. Таблица коэффициентов отражения
Материал Коэффициент отражения, %
Поверхность белого цвета 70 - 80
Светлая поверхность 50
Поверхность серого цвета 30
Поверхность тёмно-серого цвета 20
Тёмная поверхность 10
